GKCT15型三輸出、二輸出荷重傳感器、變送器
- 產品分類：稱重測力傳感器
- 全國咨詢熱線：
- 13907318074
分享到：
概述
GKCT15型三輸出、二輸出荷重傳器 型電阻應變式荷重傳感器，采用十字剪切梁結構，具有良好的自然性和穩定性、抗偏載能力強、精度高、外形高度低、安裝方便穩定。可廣泛用于料斗秤、汔車衡、軌道衡等電子秤中。也可在各系統中作力的分析和測量。
主要技術指標
非線性誤差 ≤±0.05℅F.S
滯后誤差 ≤±0.05℅F.S
重復性誤差 ≤±0.025℅F.S
輸出靈敏度 2～2.5mV／V
溫度零點影響 ±0.005℅F.S／℃
蠕變(30min) ±0.05℅F.S
輸出阻抗及橋壓 350Ω／10VDC
700Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環境溫度 －10℃～＋55℃
系列規格 300～500(Kg) 1～2 3～5 10～15 20～30(t)
變送器輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA
外形尺寸單位
GKCT15型三輸出、二輸出荷重傳器 型電阻應變式荷重傳感器，采用十字剪切梁結構，具有良好的自然性和穩定性、抗偏載能力強、精度高、外形高度低、安裝方便穩定。可廣泛用于料斗秤、汔車衡、軌道衡等電子秤中。也可在各系統中作力的分析和測量。
主要技術指標
非線性誤差 ≤±0.05℅F.S
滯后誤差 ≤±0.05℅F.S
重復性誤差 ≤±0.025℅F.S
輸出靈敏度 2～2.5mV／V
溫度零點影響 ±0.005℅F.S／℃
蠕變(30min) ±0.05℅F.S
輸出阻抗及橋壓 350Ω／10VDC
700Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環境溫度 －10℃～＋55℃
系列規格 300～500(Kg) 1～2 3～5 10～15 20～30(t)
變送器輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA

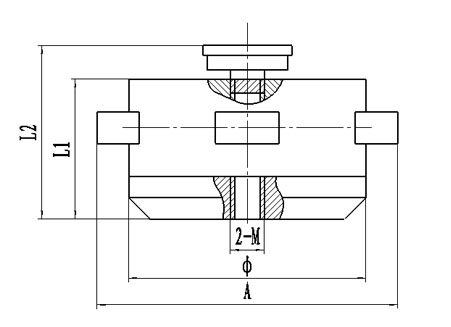

外形尺寸單位
| 測量范圍 | L1 | L2 | Φ | Φ1 | A | Μ |
| 300～500㎏ | 66 | 93 | 112 | 42 | 172 | 12×1.5 |
| 1～2t | 67 | 93 | 112 | 42 | 172 | 18×1.5 |
| 3t | 72 | 100 | 118 | 46 | 178 | 20×1.5 |
| 5t | 82 | 110 | 128 | 50 | 188 | 24×1.5 |
| 10～15t | 90 | 130 | 140 | 60 | 204 | 27×2 |
| 20t | 117 | 177 | 180 | 78 | 250 | 39×2 |
| 30t | 145 | 200 | 200 | 90 | 268 | 52×3 |
